24寸 Q44F 三通球阀深度解析：CF8M不锈钢材质与分体式结构全揭秘

导语： 在复杂的工业流体控制系统中，能够在一条管道上实现“一阀多用”的阀门往往更受青睐。今天，我们将通过一张实拍图，为您深度剖析一款重型工业阀门——Q44F 三通球阀。从其超大口径设计、耐腐蚀不锈钢材质，到其独特的流道切换功能，我们将全方位带您了解这款现代工业管网的“枢纽”设备。

一、 铭牌解密：从“24 150 CF8M”读取核心参数

通过仔细观察阀体正面的铸造铭文，我们可以迅速掌握这款球阀的硬核“身份证”信息：

1. “24” —— 超大口径的硬实力这个数字代表该阀门的公称通径为 24英寸（约等于公制 DN600）。在阀门领域，24英寸属于绝对的超大口径级别。这类阀门通常安装于石油、天然气、化工等大型工厂的主干线或大型市政管网中，处理的是极其庞大的流体流量。
2. “150” —— 标准中低压等级代表该阀门的压力等级为 Class 150（美标150磅级）。这属于ASME/ANSI标准下的中低压范畴（常温下设计压力约为 2.0 MPa）。尽管压力不高，但因为通径巨大，阀门所承受的介质总推力依然非常惊人，因此对其结构的坚固性要求极高。
3. “CF8M” —— 奥氏体不锈钢的核心材质这是整台阀门最亮眼的卖点之一。CF8M 是美标铸件材料代号，等同于锻造不锈钢中的 316 材质。含钼元素（Mo）：相比普通不锈钢（如CF8/304），CF8M 添加了钼元素，这使其具备极强的抗点腐蚀和抗缝隙腐蚀能力。应用场景：特别适用于海水淡化、海洋工程、醋酸、硫酸以及各类含氯离子的苛刻化工介质环境，使用寿命远超普通碳钢阀门。
4. “H3522” —— 质量追溯码这通常是厂家的生产批号或铸件炉号，用于在生产、运输、安装后，遇到质量问题时可以进行精准的追溯和排查，是工业品标准化生产的标志。

二、 核心身份确认：为什么它是 Q44F 三通球阀？

要确认这款阀门的准确型号，需要从它的物理结构进行推理：

• “Q”代表球阀：阀体整体呈球状，属于旋转式截断阀。
• “44”代表法兰连接 + 三通结构：结合图片，阀体两端带有标准的法兰盘，且中间采用大量高强度螺栓紧固，属于分体式法兰连接。更重要的是，从外观轮廓判断，这并非一条直线的两通球阀，而是具备第三个接口特征的三通阀门（Q44F通常指L型或T型流道的三通球阀）。
• “F”代表聚四氟乙烯密封：虽然内部不可见，但在常温中低压的阀门中，标准配置为 PTFE（聚四氟乙烯）软密封，这种材质具有极低的摩擦系数和优良的耐化学腐蚀性。

三通球阀的独特优势：与普通两通阀门只能“开/关”不同，Q44F 三通球阀可以在一条管线上实现介质的分流、合流，或是流体流向的切换，大大简化了复杂的管道网络，节省了安装空间和成本。

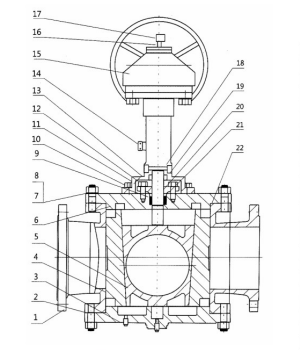

三、 结构特点解读：分体式法兰与大口径操作

1. 分体式法兰阀体（高紧固度）图片清晰地显示，阀体中段有一圈由高强度螺母和螺栓组成的紧固环。这种两片式或三片式的分体设计，比一体式铸件更易于拆卸和维修。在24英寸的超大口径下，采用该设计能够有效分散管道应力，且一旦密封件老化，工人只需松开螺栓便可更换内部球体或阀座，大幅降低了后期维护成本。
2. “固定球”设计理念仔细观察阀门的底部，有一个明显的底盖结构。由于口径达24英寸，如果采用浮动球设计，高压介质会将球体死死压向一侧密封圈，导致开关扭矩极大甚至卡死。因此，这台阀门采用了固定球（Trunnion Mounted）设计。球体上下两端由轴承固定支撑，介质压力产生的推力全部传递给轴承。这使得操作扭矩大大降低，保证了阀门的开关顺畅。
3. 蜗轮蜗杆手轮操作顶部醒目的蓝色蜗轮箱 + 黑色大手轮是标准配置。面对24英寸的庞大阀门，单纯靠人力旋转阀杆是不可能的。通过蜗轮蜗杆减速机，操作人员只需通过手轮轻轻转动，就能利用机械杠杆原理，轻松完成大口径球阀的启闭动作。

四、 典型应用工况推荐

基于其 24英寸超大尺寸 + CF8M(316)耐腐蚀材质 + 三通切换功能 的组合，该阀门主要应用于以下领域：

1. 海洋工程与船舶制造：在海水冷却系统、压载水处理系统中，CF8M 不锈钢完美抵御海水的氯离子腐蚀，三通设计可实现管路切换与备用。
2. 石化及精细化工：用于腐蚀性酸碱介质的传输，作为管路换向阀，实现工艺流程的灵活调整。
3. 长输管线切换枢纽：在大型天然气或输油管线的阀室中，作为监控和分流介质的主控阀门。

结语与采购建议

这台 Q44F 三通球阀是工业管路中集“耐腐蚀、大流量、多向控制”于一体的重型装备。在采购这类美标大阀门时，建议您务必核对阀门是否符合 API 6D / API 608 标准，并检查材质证书（如PMI光谱检测报告），确保 CF8M 材质符合您的工况介质要求。优质的材质和精密的装配，是保证工厂长周期安全、稳定运行的基石。
